Scannery

Požadavky na konfiguraci - 80486, 16 MB RAM, rychlý disk, z důvodu, že při skenování se převádí množství dat, např. při rozlišení 300x300 dpi formátu DIN A4 - 26 MB.

Doba naskenování je čas od počátku skenování až po vytvoření obrazu na monitoru (v minutách).

Barevná hloubka - většinou 24 bitů, pro každou barvu 8 bitů.

Základní barvy: červená, modrá, zelená. Barevný skener umí pracovat i černobíle, lze převést do odstínu šedi.

Rozhraní - většinou paralelní nebo SCSI. Jelikož se požadavky někdy odlišují, řada výrobců dodává jako součást i hardwarové karty.

Softwarové zabezpečení - každý skener má vlastní softwarový balík.







Princip:

Obrazová předloha je po řádcích osvětlována a odražené světlo je vedeno přes optický systém k přijímači, který je tvořen senzory, nebo prvky na bázi fotobuněk. Přijímač pak převádí obrazovou informaci na digitální signál a posílá ji dále počítači.

 CCD - Change Coupled Device (řádkový postup)

Přijímač je složen ze stovek fotobuněk. Elektrický signál je úměrný síle světla, které dopadá na buňku. Signál, který odpovídá jednom pixelu v obraze, je přeměněn na binární číslo. Tmavá místa, která reflektují méně světla, obdrží nízká čísla, opačně pak světlá místa. Standardem je CCD s 256 stupni šedi, nebo stupni světlosti. Pro rozlišení 300x300 dpi na předloze DIN A4 jsou potřebné řádky CCD asi s 2600 prvky. U dražších skenerů (bubnových) se používají fotonásobiče. Jako zdroj světla se většinou používají zářivky. Senzory jsou u černobílých i barevných stejně. U barevných je obrazová předloha snímána třemi různými barvami. Ze tří dílčích skenů pak vznikne výsledný obraz.

U stolních:

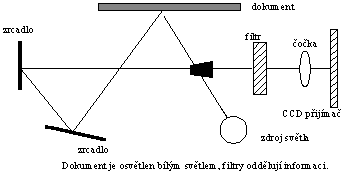

3 pass postup - celá plocha je nasnímána 3x s různými barevnými filtry. Tzv. true color skenery registrují při každém průchodu 8 datových bitů na pixel, tzn. barevná hloubka 24 bitů, zobrazení 16,7 mil. barev.

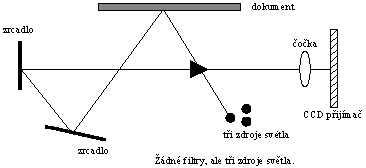

1 pass postup - je rychlejší, předloha je snímána po řádcích všemi třemi barvami, touto metodou pracují vtahovací skenery.

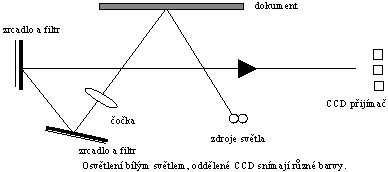

HP používá 3 přijímače CCD a každým z nich je snímána informace pro jednu určitou barvu, přičemž obraz je osvětlován dvěma bílými zářivkami a reflektované světlo se dostává k senzorům před dva filtry.
