Instrukční soubor mikroprocesoru (kódování instrukcí)
Dvě úrovně:
- základní jazyková
- strojová

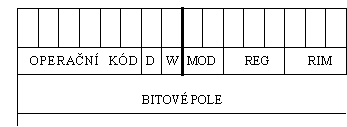

Způsob zakódování instrukcí:
Instrukce je zakódována v bitovém poli. Instrukce se skládá z jednoho a více slov, přičemž při dekódování jsou nejdůležitější prvé dva bity. Operační kód zabírá obvykle 6 bitů bitového pole prvního bytu.
| Značení | Šířka pole | Význam |
| Operační kód | 6,00 | |
| D | 1,00 | směr provádění instrukce |
| W | 1,00 | šířka operandu |
| MOD | 2,00 | adresový mód |
| REG | 3,00 | číslo registru |
| RIM | 3,00 | způsob přístupu do paměti, číslo registru |
Příklad dekódování instrukce:
Bitové pole REG - 3 bity:
| Pole REG | Registr | |||
| W=1 | W=0 | |||
| 0,00 | 0,00 | 0,00 | AX | AL |
| 0,00 | 0,00 | 1,00 | CX | CL |
| 0,00 | 1,00 | 0,00 | DX | DL |
| 0,00 | 1,00 | 1,00 | BX | BL |
| 1,00 | 0,00 | 0,00 | AH | SP |
| 1,00 | 0,00 | 1,00 | CH | BP |
| 1,00 | 1,00 | 0,00 | DH | SI |
| 1,00 | 1,00 | 1,00 | BH | DI |
Interpretace pole W a D v instrukcí:
W |
Velikost operandu |
| 0,00 | Jeden byte |
| 1,00 | Dva byte (slovo) |
| D | První operand (cílový) | Druhý operand (zdrojový) |
| 0,00 | MOD + RIM | REG |
| 1,00 | REG | MOD + RIM |
Interpretace pole RIM pro pamě?ové operandy:
RIM |
Báze | Index | ||
| 0,00 | 0,00 | 0,00 | BX | SI |
| 0,00 | 0,00 | 1,00 | BX | DI |
| 0,00 | 1,00 | 0,00 | BP | SI |
| 0,00 | 1,00 | 1,00 | BP | DI |
| 1,00 | 0,00 | 0,00 | žádný | SI |
| 1,00 | 0,00 | 1,00 | žádný | DI |
| 1,00 | 1,00 | 0,00 | BP | žádný |
| 1,00 | 1,00 | 1,00 | BX | žádný |
Interpretace pole MOD:
MOD |
Význam |
| 00 | RIM není 110 - k offsetu podle RIM se nic nepoieítá |
| 00 | RIM=110 - RIM se neuvažuje, offset je obsažen v slovi za instrukcí |
| 01 | K offsetu podle RIM se poieítá jeden byte za instrukcí |
| 10 | K offsetu podle RIM se poieítá slovo za instrukcí |
| 11 | RIM obsahuje eíslo registru (jako REG) |
